横浜市 : 河川改修工事
 |
コルゲｰトパイプ構造物は既存の鉄筋コンクリｰト構造物に比べ、工事コストを15～30%削減できます。 |
|---|---|
 |
工場製品であるため品質が均一で安定しています。また接合にボルトを使用するため工事期間の短縮、及び酷寒期の工事に有効です。 |
 |
鋼材の特性上、材料の100%がリサイクル可能です。そのためコンクリｰト構造物と比較して環境に優しい製品となります。 コルゲｰトパイプは鉄材組立構造物であるため、老朽化等による補修・補強の際も、部分的な工事が可能であり、周辺環境への影響を最低限に抑える事ができます。 |
 |
コルゲｰトパイプの表面に施される亜鉛メッキは、カナダ工業規格による永久的な腐食防止メッキです。メッキ量は両面900g/m^2を摘要しています。 |
コルゲｰトパイプは構造物に鉛直方向の土圧が加えられると、鉛直方向の直径が縮小し水平方向の直径が広がります。側面の土砂を圧縮する事で抵抗土圧が発生し、結果として構造物周辺の土圧がほぼ均一となります。

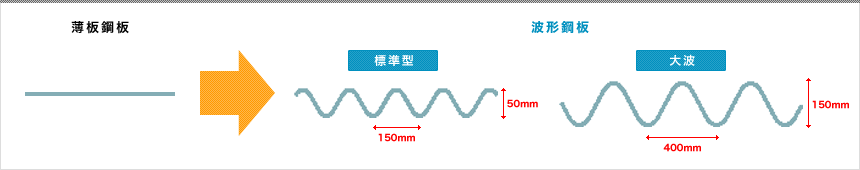

| 種類 | 厚さ(t) | 谷のピッチ(p) | 谷の深さ(d) | 曲げ半径(r) |
|---|---|---|---|---|
| 大波 | 3.0～8.0mm | 400mm | 150mm | 81mm |
| 標準型 | 2.7～7.0mm | 150mm | 50mm | 28mm |
| 材料 記号 |
化学的成分 | 機械的特徴 | |||||
|---|---|---|---|---|---|---|---|
| P(%) | S(%) | 亜鉛付着量 (g/m2)1) |
降伏強度 (MPa)2) |
引張強度 (MPa) |
延伸率(%) | ||
| t≦5 | 5<t≦16 | ||||||
| ASTM A1018Gr40 |
≦0.035 | ≦0.04 | 900≦ | 275≦ | 380≦ | 19≦ | 14≦ |
| SS490 | ≦0.040 | ≦0.05 | 900≦ | 285≦ | 490≦ | 19≦ | 15≦ |
| SS400 | ≦0.050 | ≦0.05 | 900≦ | 245≦ | 400≦ | 21≦ | 17≦ |

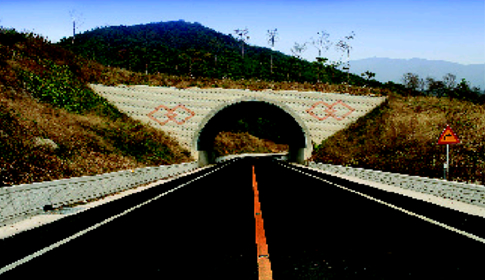

- 生態トンネル

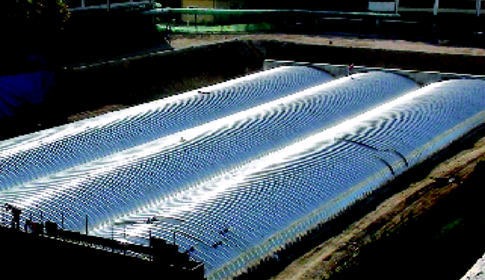

- 貯留槽施設

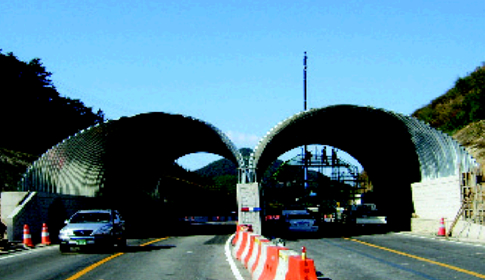

- 道路拡張及び舗装工事

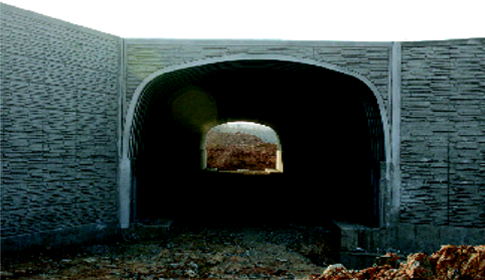

- 通路ボックス
- 準備中
- 準備中
