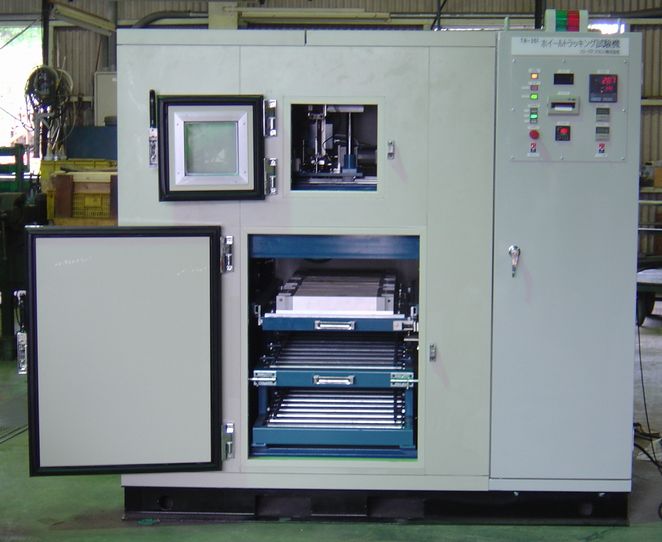

配給の理念が結実した、フリージアマクロスの土木試験機
|
|
| ◆ | 新機能をプラスしながらも低価格 |
| ◆ | 供試体セット後は養生から試験終了まで全自動運転（新機能） |
| ◆ | 設置スペースはわずか０．７坪（新機能） |
| ◆ | 試験結果をプリントアウト |
| ◆ | パーソナルコンピューター接続でデータ収録・処理可能 |
| ◆ | データ収録・処理ソフト標準添付 |
| １．１ | 試験機本体 ・・・・・ 一式 |
| １．２ | 恒温装置 ・・・・・・・ 一式 |
| １．３ | 計測制御装置 ・・・ 一式 |
| ２．１ 試験機本体 | |
| ２．１．１ 適用供試体寸法および供試体設置数 |
| （１）適用供試体 | ３００×３００×５０mm |
| |
３００×３００×１００mm |
| （２）試験供試体設置数 | １個 |
| ２．１．２ 試験輪 | |
| （１）ソリッドタイヤ | 直径２００×巾５０×厚さ１５mm |
| |
ゴム硬度 ＪＩＳ硬度７８±２（６０℃） |
| |
８４±４（２０℃） |
| ２．１．３ 輪荷重載荷部 | |
| （１）輪荷重 | ７０㎏±１㎏ |
| タイヤ接地圧 | ６．４kg／c㎡±０．１５kg／c㎡ |
| （２）荷重載荷方式 | 分銅式（電動スクリュージャッキ昇降方式） |
| （３）分銅昇降モーター | ３相，ＡＣ２００Ｖ，９０Ｗ |
| ２．１．４ トラッキング走行部 | |
| （１）走行方式 | 電動クランク駆動方式 |
| （２）走行ストローク | ２３０mm |
| （３）走行速度 | ４２回／分 |
| （４）走行終了回数設定 | カウンター設定 |
| （５）駆動モーター | ３相，ＡＣ２００Ｖ，０．２kw |
| ２．１．５ トラッキング走行位置設定部 |
| （１）移動方式 | 電動スクリュー駆動式 |
| （２）駆動モーター | ３相，ＡＣ２００Ｖ，９０Ｗ |
| ２．１．６ 試験テーブル部 | |
| （１）方式 | スライド式テーブル |
| ２．１．７ 養生棚 | |
| （１）方式 | スライド式ローラーテーブル |
| |
３段１列、供試体３個（１段目は試験テーブル兼用） |
| ２．２ 恒温装置 | |
| ２．２．１ 恒温室 | |
| （１）形式 | プレハブ式恒温室 |
| |
設置面積０．７坪 |
| （２）観察窓 | ペアーガラス |
| （３）外寸法 | １８００×１３００×１７２５mm |
| （４）試料出し入れ扉 | 片持ち右開き扉 |
| ２．２．２ 加熱装置 | |
| 熱風ﾕﾆｯﾄﾋｰﾀｰ容量 | ３相，ＡＣ２００Ｖ，３kw（１kw×３） |
| ２．２．３ 温度制御 | |
| 供試体上面空気温度制御 | ６０℃±０．５℃ |
| ２．２．４ 温度設定 | |
| デジタル指示温度調節計 | |
| ２．２．５ 加熱防止 | |
| 温度調節計アラームによりヒーター自動停止 |
| ２．２．６ 室内灯 | |
| 白熱電球 | 単相，ＡＣ１００Ｖ，２０Ｗ |
| ２．３ 計測制御装置 | |
| ２．３．１ 動作制御 | |
| （１）操作スイッチ | 押しボタンスイッチ、手動チェックスイッチ |
| （２）輪荷重載荷 | 試験昇降および上下限自動停止 |
| （３）往復走行 | クランク駆動停止および走行自動停止 |
| （４）走行停止設定 | カウンター設定（１２６０往復／１時間） |
| （５）走行位置設定 | ３位置選択方式，設定位置にて自動停止 |
| （６）温調起動タイマー | ９９時間５９分 |
| （７）警報 | モーター過負荷（サーマルリレー） |
| |
室内温度過上昇（温調計警報） |
| （８）誤操作防止 | 制御回路内インターロック |
| （９）非常停止 | プッシュリターン押しボタンスイッチ |
| ２．３．２ 計測部 | |
| （１）変位計測 | 検出器 デジタルリニアゲージ |
| |
最大ストローク ５０mm |
| |
精度０．００５mm |
| |
表示器 ＬＥＤ４桁 |
| |
ゼロセット 表示値ゼロクリア |
| |
オートゼロ機能 初回走行時表示値ゼロセット |
| |
外部出力 アナログ出力（レコーダー） |
| |
デジタル出力（ＲＳ２３２Ｃ） |
| （２）デジタルプリンター | 印字方式 ２０桁マーサル印字 |
| |
印字内容 走行回数（試験時間対応），変形量 |
| |
圧密変形量（Ｄ０） |
| |
動的安定度（ＤＳ） |
| |
変形率（ＲＤ） |
| |
ペーパーエンドマーク |
| （３）温度計測 | 温度センサー 測温抵抗１点（供試体上に設置） |
| （４）温度表示 | デジタル指示温度調節計 |
| |
外部出力 アナログ出力（レコーダー） |
| |
パソコン出力（ＲＳ２３２Ｃ）オプション |
| （５）記録 | 記録計 ペン書記録計（２ペン） |
| |
有効記録幅 ２５０mm |
| |
変位記録 １ｃｈ |
| |
温度記録 １ｃｈ |
| （６）制御操作 | 押しボタンスイッチ |
| （７）キャビネット | スチール製キャビネット（恒温室一体式） |
| ２．３．３ 自動運転制御部 | ＰＬＣ使用 |
| ２．３．４ データ収録・処理部 | |
| ・ オンラインリアルタイムのデータ収録、モニタリング |
| （温度データはオプション） |
| ・ データ処理はフォームシート上に転記。 |
| 各種合材用に対応して画面上で切り替え可能。 |
| ・ シート出力はレーザープリンター |
| ２．４ 装置電源 | ３相，ＡＣ２００Ｖ，３０Ａ，５０／６０Ｈz |
| |
|
| |
上記仕様は、機能向上のため変更する場合があります。 |
