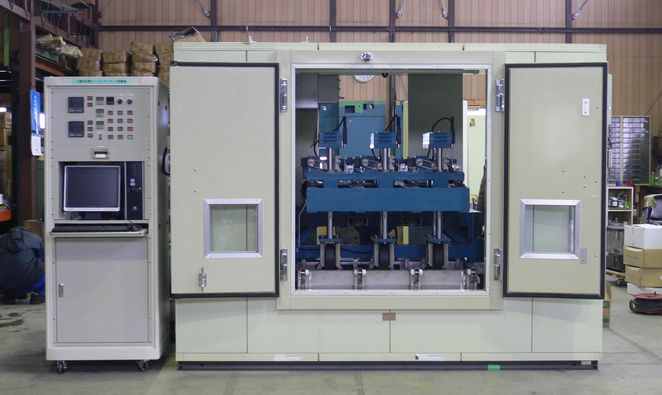

ＴＲ－３５０ 三連式水浸ホイールトラッキング試験機
本機は、同時に３個の供試体の試験を行うことができるようにしたもので、短時間に多点数の試験が行えます。
基本仕様は、ＴＲ－４４５と同じです。
| 仕様
|
| １．供試体寸法
|
巾３００ｍｍ×長さ３００ｍｍ×厚さ５０～１５０ｍｍ
|
|
巾３００ｍｍ×長さ３００ｍｍ×厚さ５０～１５０ｍｍ
|
| ２．車輪負荷装置
|
|
| （１）負荷方式
|
ダイレクト負荷、電動スクリュージャッキ昇降式
|
| （２）接地圧
|
輪荷重 ７０±１ｋｇｆ（標準） 接地圧 ６．４±０．１５ｋｇｆ／c㎡
|
|
輪荷重 ５５±１ｋｇｆ（水浸） 接地圧 ５．５±０．１５ｋｇｆ／c㎡
|
| （３）走行試験輪
|
ソリッドタイヤ （接地圧検査表付）
|
|
直径２００ｍｍ×巾５０ｍｍ×ゴム圧１５ｍｍ
|
| ゴム硬度
|
ＪＩＳ硬度７８±２（６０℃） ＪＩＳ硬度８４±４（２０℃）
|
| （４）昇降電動機
|
ＡＣ１００Ｖ ３相 ９０Ｗ
|
| ３．往復走行装置
|
|
| （１）走行方法
|
クランク駆動車輪往復運動式
|
| （２）走行速度
|
２０～７５回／ｍiｎ （標準４２回／ｍiｎ） 無段変速
|
| （３）走行距離
|
２３０ｍｍ （標準） ３５０ｍｍ （水浸）
|
| （４）走行位置
|
供試体 中央 前 後 （３位置設定式）
|
| ４．トラバース走行装置
|
|
| （１）走行方式
|
電動スクリュー駆動走行枠反転往復運動式
|
| （２）トラバース速度
|
４０～１６０ｍｍ／ｍiｎ （標準１００ｍｍ／ｍiｎ） 無段変速
|
| （３）トラバース巾
|
０～３００ｍｍ
|
| （４）トラバースモーター
|
ＡＣ２００Ｖ ３相 ０．２kw
|
| ５．水浸装置
|
|
| （１）水槽
|
ステンレス製
|
| （２）ヒーター
|
（パイプヒーター）ＡＣ２００Ｖ ６kw 加熱防止、 空焚防止付
|
| （３）循環ポンプ
|
ＡＣ１００Ｖ 単相 ８０Ｗ
|
| ６．計測装置
|
|
| （１）走行回数
|
カウンター表示 任意往復回転設定自動停止
|
| （２）変位量
|
最大４０ｍｍ（５０ｍｍストロークリニアゲージ使用）
|
|
アナログレコーダー記録、 デジタルプリンター印字
|
| ７．機体寸法
|
長さ１８８０ｍｍ×奥行１１３０ｍｍ×高さ１３６０ｍｍ
|
